Винтовые насосы NOVA ROTORS

Производящая винтовые насосы итальянская компания NOVA ROTORS S.L.R. основана в 1990 году. Компания специализируется на выпуске винтовых шнековых насосов. Винтовой насос NOVA ROTORS создает непрерывный устойчивый поток, может создавать большое давление при меньших затратах энергии по сравнению с другими промышленными насосами

Компания NOVA ROTORS S.L.R.

Винтовые насосы NOVA ROTORS предназначены для работы в пищевых производствах, горнорудной промышленности, переработки сточных вод в муниципальной и производственной сфере, нефтехимических производствах, откачки шламовых отложений, для работы в газо- и нефте- добыче, кораблестроении, везде где требуется надежное и простое оборудование для постоянной работы, неприхотливое в эксплуатации и подлежащее простому обслуживанию и ремонту.

Производство винтовых шнековых насосов требует точного изготовления деталей, таких как рабочая пара- ротор и статор, в разработке и изготовлении насосов используется специальное оборудование. Компьютерный расчет с использованием специальных программ – гарантия точного изготовления, которое увеличивает срок работы оборудования и снижает потребляемую энергию при работе насоса. Модельный ряд составляет более тридцати единиц моделей, разных вариантов исполнений, постоянно оптимизируется и увеличивается.

Винтовые насосы NOVA ROTORS имеют сертификат соответствия, Разрешение Ростехнадзора на применение на опасных производствах, гигиенический сертификат.

Мы работаем с компанией NOVA ROTORS уже несколько лет, накопили опыт использования этих винтовых насосов в производстве пищевых продуктов, горнорудном, нефтехимическом и химическом. У нас не было рекламаций на плохое качество насосов, брак или преждевременный износ частей насоса. Вся техническая документация переведена на русский язык, мы можем предоставить чертежи с размерами насосов и кривыми производительности. Срок подбора решения – 1-2 дня.

Для подбора винтового насоса вы можете заполнить бланк технического задания.

Описание функционирования насоса

Винтовой насос является вращающимся объемным насосом. Основными составляющими элементами конструкции являются вращающаяся часть, называемая РОТОР (см. поз. A ниже) и неподвижная часть из гибкого материала, называемая СТАТОР (см. поз. B).

Ротор представляет из себя металлический винт с большим шагом, с большой глубиной нарезки и маленьким внутренним диаметром. У статора двухзаходная резьба и витков в два раза больше, чем у ротора, поэтому между ротором и статором образуются расширяющиеся полости при вращении ротора для нагнетаемого вещества. Таким образом, происходит перемещение вещества от впускного к выпускному концу при вращении ротора внутри статора.

В нагнетательных винтовых насосах ось вращения ротора A не совпадает с осью вращения вала двигателя, поэтому их называют эксцентриковые шнековые насосы. Ротор приводится в движение через вал с двумя шарнирными муфтами или через специальный гибкий вал. Муфты компенсируют эксцентрические движения ротора и осевые продольные нагрузки, обращенные в сторону вала двигателя.

В нагнетательных винтовых насосах ось вращения ротора A не совпадает с осью вращения вала двигателя, поэтому их называют эксцентриковые шнековые насосы. Ротор приводится в движение через вал с двумя шарнирными муфтами или через специальный гибкий вал.

Жидкость, поступающая в пару статор/ротор, перемещается внутри насоса и затем выталкивается через выпускное отверстие.

Количество полостей и шагов пары ротор-статор определяет напор, который может преодолеть винтовой насос. Определенное количество шагов называется ступенями.

Например:

Одноступенчатый винтовой насос

Одноступенчатый винтовой насос

Многоступенчатый винтовой насос

Многоступенчатый винтовой насос

При расчете шнекового насоса для перекачки вязкой жидкости с высоким давлением необходимо учитывать количество ступеней насоса, размер внутренних полостей и рабочую скорость вращения ротора, так как при перекачке внутри насоса неизбежно возникает противоток жидкости и энергия привода тратиться на его создание. Подбор винтового насоса для вязкой жидкости или большого давления осуществляется при помощи специальной компьютерной программы, учитывающей эти факторы работы винтового насоса. Поэтому необходимо знать точные данные задачи по перекачке жидкости, для корректного определения противотока и сопротивления трубопровода, так как это поможет снизить расход энергии и увеличит время работы элементов конструкции винтового насоса.

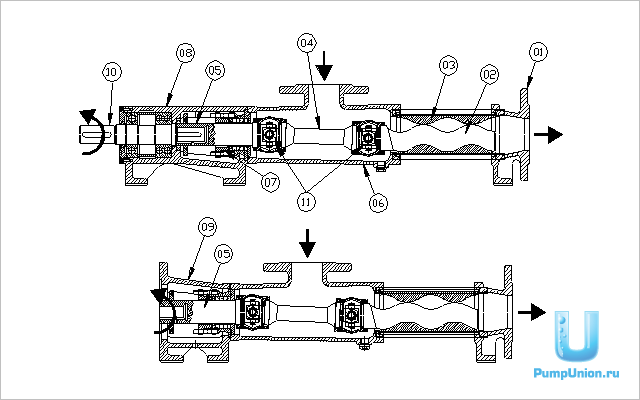

Основные элементы конструкции винтового насоса

Основные элементы конструкции винтового насоса

01 Выпускное отверстие
02 Ротор
03 Статор
04 Соединительный вал
05 Вал привода
06 Корпус насоса
07 Уплотнение вала
08 Корпус подшипника
09 Фланец
10 Выступающий вал
11 Шарнирные муфты

Винтовые шнековые насосы имеют следующие преимущества при перекачке различных жидкостей:

  • Винтовой насос дает самый ровный поток жидкости из всех типов насосов
  • Насос может создавать большое давление, с меньшими затратами энергии
  • Бережная перекачка различных суспензий без нарушения структуры и вспенивания
  • Самовсасывание с глубины 7-8 метров
  • Перекачивание и точное дозирование вязких жидкостей
  • Устойчивость к абразивному износу и легкое обслуживание
  • Малое потребление энергии и низкая стоимость эксплуатации
  • Насос работает с низким уровнем шума
  • Наши рекомендации при выборе винтового насоса

    • Для предотвращения сильного износа элементов конструкции шнекового насоса и расходных частей при перекачке абразивных жидкостей при постоянной работе насоса мы рекомендуем использовать насос с малыми рабочими оборотами, в пределах 200-300 об/мин или ниже.
    • При перекачке вязкой жидкости малые обороты насоса необходимы для того, чтобы насос успевал всасывать жидкость в рабочую камеру. В противном случае может возникнуть эффект кавитации или «холодного кипения», который может разрушить элементы конструкции насоса и вывести его из строя.
    • Для перекачки вязких и абразивных сред мы рекомендуем использовать торцевое уплотнение сальникового типа. Сальник всегда можно подтянуть по мере износа, его стоимость невысока, меняется он быстро, износ сальника создает утечку, поломка же механического уплотнения, содержащего твердые части из специальных сплавов или керамики может привести к повреждению насоса.
    • Если вам необходим насос для работы на фильтр-прессе, мы рекомендуем использовать перепускную линию, байпас. Его можно настроить на определенное давление и предотвратить порчу фильтра и винтового насоса.

    Винтовой насос с байпасом

    Винтовой насос с байпасом

    • Мы не рекомендуем использование винтового насоса для продолжительной работы при перекачке жидкости с температурой свыше 80 С. Так как статор изготовлен из гибкого эластомера или каучука, то данная температура является критической для свойств материала. В противном случае, срок работы статора будет меньше.
    • При подборе винтового насоса для перекачки вязкой жидкости необходимо учитывать не только перепад высоты между уровнями, на которую необходимо поднять жидкость, но и диаметр трубопровода. Длина, диаметр, материал трубопровода и количество колен необходимы для расчета гидравлического сопротивления, так как с увеличением вязкости жидкости сопротивление увеличивается непропорционально. Диаметр трубопровода на выходе винтового насоса должен быть как минимум таким же, как выходной патрубок насоса. Особенно это важно при перекачке вязких жидкостей.
    • При перекачке высоковязких жидкостей мы рекомендуем использовать насос под заливом, для того чтобы избежать возникновения эффекта кавитации и повышенного износа при работе без жидкости, при перекачке абразивных жидкостей необходимо промывать насос, для того чтобы избежать повышенного износа при старте насоса с осажденными внутри камеры твердыми частицами.
    • Если вам необходимо перекачивать жидкость с большим содержанием длинных волокон, мы рекомендуем использовать мацератор или дробилку, установленные перед насосом. В противном случае волокна могут намотаться на ротор и повредить насос.

    Мы можем предложить Вам следующие виды насосов NOVA ROTORS:
