Роторно-кулачковые насосы JEC pumps — Packo
В зависимости от области применения, роторно-кулачковые насосы JEC pumps, новое название Packo, объемного принципа действия, делятся на несколько серий, каждая из которых имеет свои конструктивные особенности для выполнения определенного ряда задач.
Все серии обладают самой современной гигиенической конструкцией, надлежащим образом сертифицированы и производятся на заводе в Бельгии методом ручной сборки и зеркальной полировки поверхностей.
Гигиеничная конструкция насосов Packo обеспечивает сниженное количество застойных зон в проточной части и позволяет проводить обработку насосов агрессивными средами, горячей водой или острым паром с температурой до 150°C, что особенно важно в пищевой и фармацевтической отраслях промышленности.
Запрос стоимости

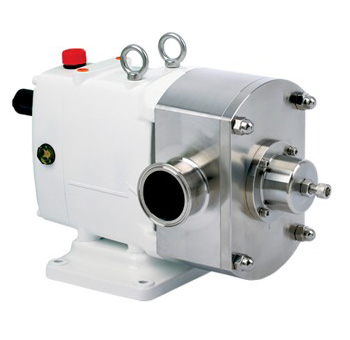

Роторно-кулачковые насосы JEC pumps – Packo серии ZL
Насосы серии ZL составляют основу конструктивного ряда кулачковых насосов Packo. Грамотно разработанная авангардная конструкция делает их одновременно адаптированными к применению как в пищевой, так и в других отраслях современной промышленности, в том числе и во взрывоопасных зонах.
В стандартном исполнении кулачковые насосы Packo имеют зеркальную полировку внутренних поверхностей 0,6 мкм и практически одинаково успешно перекачивают как воду, так и сильно вязкие среды.

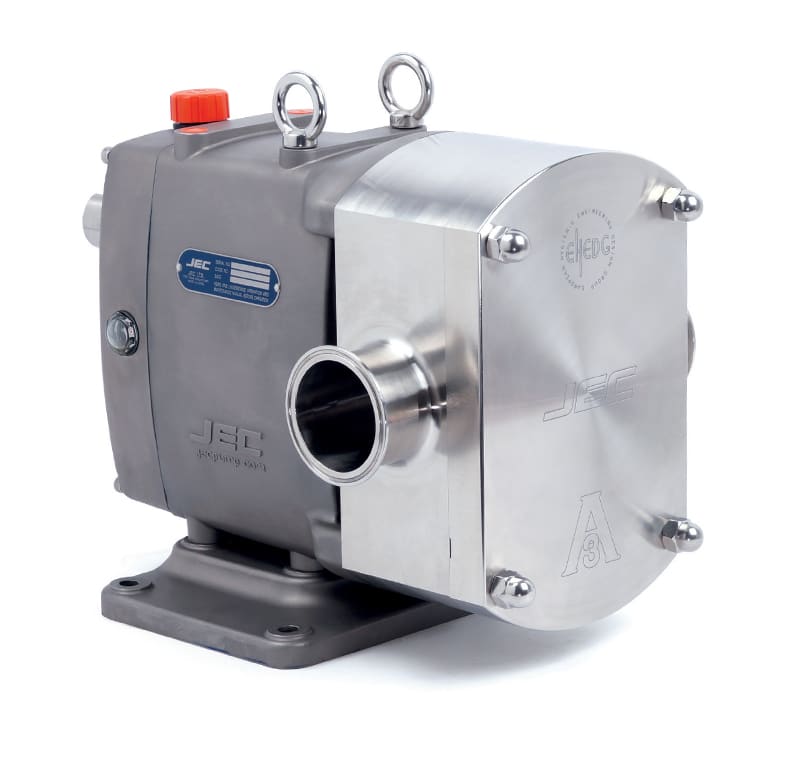

Роторно-поршневые насосы JEC-Packo серия ZP
Насосы Packo серии ZP представляют собой гигиенические роторно-поршневые насосы из нержавеющей стали. Роторы, изготовленные из специального не вызывающего истирания материала Nitronic 60, выдерживают высокие температуры и абразивные частицы, кроме того, они обеспечивают очень хорошую эффективность, особенно при работе с продуктами низкой вязкости.
Высокий объем перемещения, хорошая всасывающая способность и хорошая чистота перекачки — дополнительные характеристики серии ZP.
Насосы JEC-Packo серия ZW
Насосы JEC-Packo серии ZW разработаны специально для перекачки виноматериала. Гибкие рабочие элементы (кулачки) минимально травмируют ягоды винограда, тем самым максимально предотвращая истирание корпуса и насыщение продукта дубильными веществами и частицами кожи.
Насосы JEC-Packo серия ZLC
Фармацевтические технологические кулачковые насосы Packo серии ZLC имеют сертификат 3A. Эти идеально очищаемые роторно-кулачковые насосы разработаны и применяются для самых требовательных стерильных применений в фармацевтической, биотехнологической и косметической промышленности.

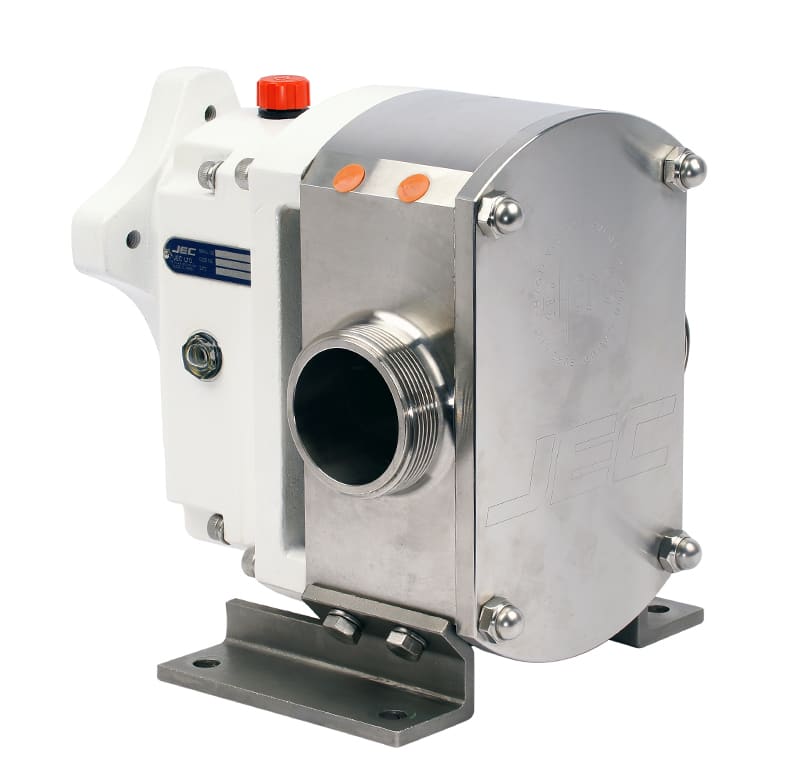

Насосы JEC-Packo серия TP
Модели серии:
- Jec ZLT330-116-12
- Jec JTP220-078-15
- Jec JTP230-107-10
- Jec JTP330-116-12
- Jec JTP340-163-08

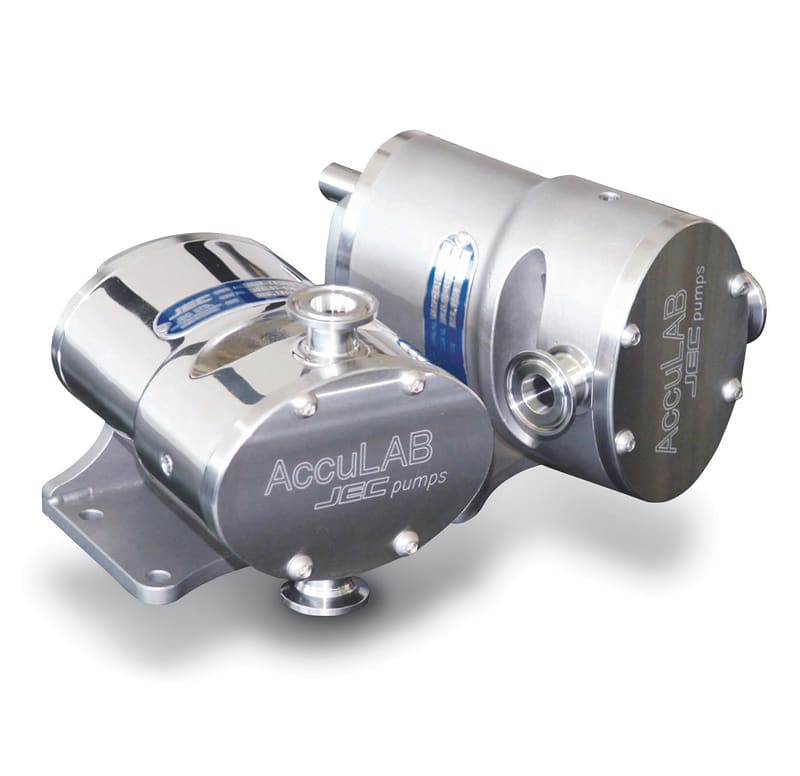

Насосы JEC-Packo серия Acculab
Серия кулачковых насосов Jec-Pumps AccuLab предназначена для подачи небольших объемов вязких жидкостей. Данная задача может быть актуальной для проведения лабораторных тестов, испытания пилотных установок, фармацевтического производства.
Мы предлагаем как отдельно насосную головку без привода, так и насосный агрегат в сборе с приводом и частотным преобразователем в кожухе из нержавеющей стали.
Конструктивные особенности:
- шестеренная коробка и рабочая камера насоса совмещены для компактности
- низкая пульсация и высокая точность подачи
- торцевое уплотнение, заменяемое через крышку насоса без разборки
- перекачиваемый объем за один оборот – 0,02 и 0,03 литра, напор 6 бар, температура до 150°C
Принцип работы кулачкового насоса Packo
Благодаря универсальному принципу перекачки роторно-кулачковые насосы JEC pumps – Packo успешно применяются для перекачки как жидких, так и сильно вязких и агрессивных сред и суспензий с консистенцией от мыльной воды до зубной пасты — от пищевых фабрик до химических заводов.
1. Объем, возникающий на входе в насос, увеличивается при вращении роторов, за счет этого перекачиваемый продукт всасывается в насос
2. Затем продукт транспортируется на сторону нагнетания в пространстве между кулачками и окружностью корпуса насоса
3. Объем между роторами уменьшается, и продукт вытесняется через выпускное отверстие
За счет высокого качества комплектующих и новейшей конструкции насосы Packo уверенно нашли свое применение на наиболее сложных и ответственных участках различных технологических производств как один из самых надежных и высокотехнологичных типов насосного оборудования. Насосы Packo могут оснащаться различными типами роторов, а также другими опциями для адаптации практически ко всем возможным процессам перекачки.

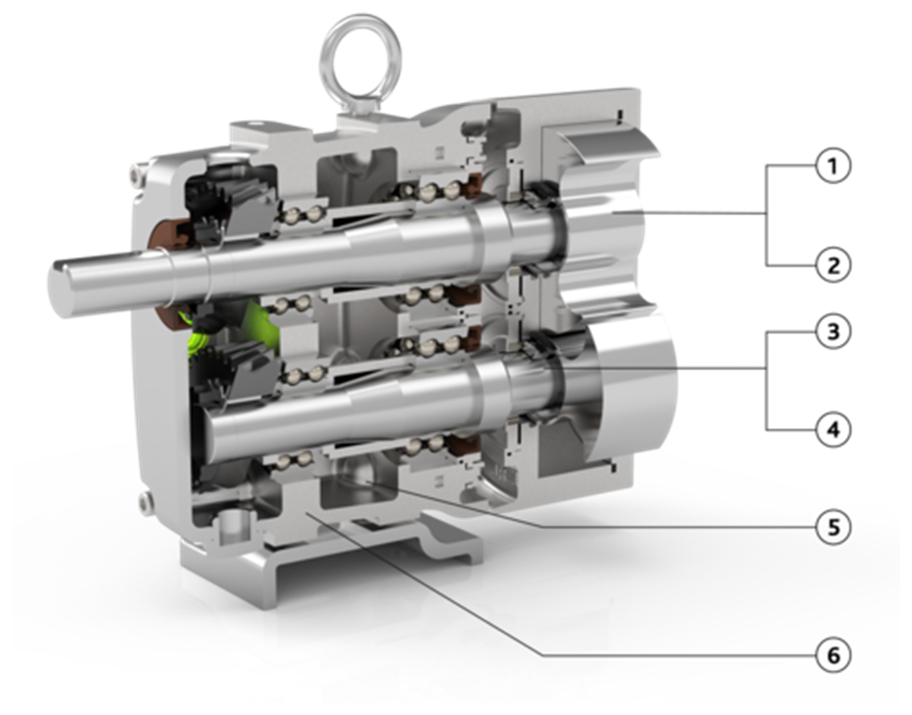

Особенности конструкции
Технология изготовления кулачковых насосов Packo требует высокого качества материалов и комплектующих, тщательной обработки поверхностей и профессиональной сборки. Такая сложность изготовления и высокая стоимость по сравнению с объемными насосами других типов оправданы низкой стоимостью эксплуатации и высокой надежностью этого вида насосов. В роторно-кулачковых насосах JEC pumps — Packo практически отсутствуют изнашиваемые части, они рассчитаны на постоянную долговременную работу.

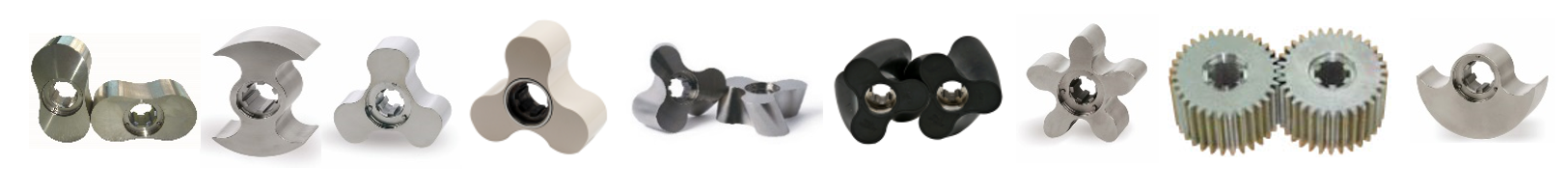

Доступны различные типы геометрии роторов (кулачков), а именно:
- Двухлепестковые
- Двухкрылые
- Трехлепестковые
- Геликоидальные
- Многолопастные
- Однолепестковые
Это оптимальное решение, благодаря многообразию форм роторов (кулачков) и их взаимозаменяемости, обеспечивает универсальность роторно-кулачковых насосов Packo. А также позволяет охватить практически все виды применений в пищевой промышленности от вязких абразивных до жидких пенящихся сред, суспензий и эмульсий и большинство в химической промышленности.
- При необходимости роторы можно заменить без зубчатых шпинделей или открывания коробки передач для регулировки. В большинстве случаев достаточно просто снять переднюю крышку.
- Уплотнительные устройства выпускаются нескольких видов с различными типами конструкций и материалов, а именно: одинарное, двойное с промывкой, тройное манжетное и другие их конфигурации, которые взаимозаменяемы.
- Контактирующие с перекачиваемой средой уплотнительные детали, в случае необходимости, могут быть легко заменены на новые без демонтажа корпуса насоса, а именно: насос не нужно демонтировать для замены уплотнений.
- Шестеренная коробка, заполненная пищевой смазкой, увеличивает срок службы подшипников и требует минимальных усилий по техническому обслуживанию. Шарикоподшипники выделяют очень мало тепла, спиральные и заземленные шестерни гарантируют плавную и тихую работу.
- Опционально доступна шестеренная коробка из литой нержавеющей стали.
Как можно видеть из конструкции, основные детали роторно-кулачкового насоса Packo примерно на 90% состоят из металла, что и обеспечивает особенно высокую надежность, износостойкость и долговечность конструкции. Изношенное торцевое уплотнение можно быстро заменить на новое без отсоединения насоса от трубопровода, а кулачки другого типа установить без дополнительной регулировки шестеренной коробки. Предусмотренный ресурс насоса находится в диапазоне от 10 до 20 лет в зависимости от условий эксплуатации.
Примеры использования кулачковых насосов ZL
- перекачка кисломолочных продуктов, перекачка сырного и творожного зерна
- перекачка джемов с целыми ягодами, повидла
- перекачка шоколадной массы с включением орехов, изюма и т.п.
- перекачка кондитерских начинок, маргарина, жира, горячих сиропов, патоки, меда
- перекачка майонеза, кетчупа, соусов с пряностями и овощами
- перекачка соковых концентратов, томатной пасты
- перекачка мясного фарша с костной мукой, паштетов, рассола для инъекторов
- перекачка перемолотой свиной шкуры
- подача дрожжей и пивной дробины
- перекачка косметических продуктов и зубной пасты
- перекачка мраморной крошки в воде
- перекачка пестицидов, гербицидов, растворителей, ПАВ
- перекачка плазмы для телевизоров
- подача компонентов моющих средств, в том числе пенящихся
Типы присоединений
- Молочная резьба DIN 11861
- Tri-clamp
- SMS или BSP резьба
- Фланцы по стандартам DIN, ANSI
- Прямоугольный вход
Доступные опции
- Рубашка обогрева (корпуса, крышки)
- Байпас встроенный, регулируемый
- Улучшенная обработка поверхности
- Дренажное отверстие
- Несколько видов кулачков (роторов)
- Различные виды уплотнений
- Различные типы присоединений (резьба молочная DIN 11861, SMS, BSP, Tri-clamp, фланцы DIN, ANSI)
