Мембранные пневматические насосы

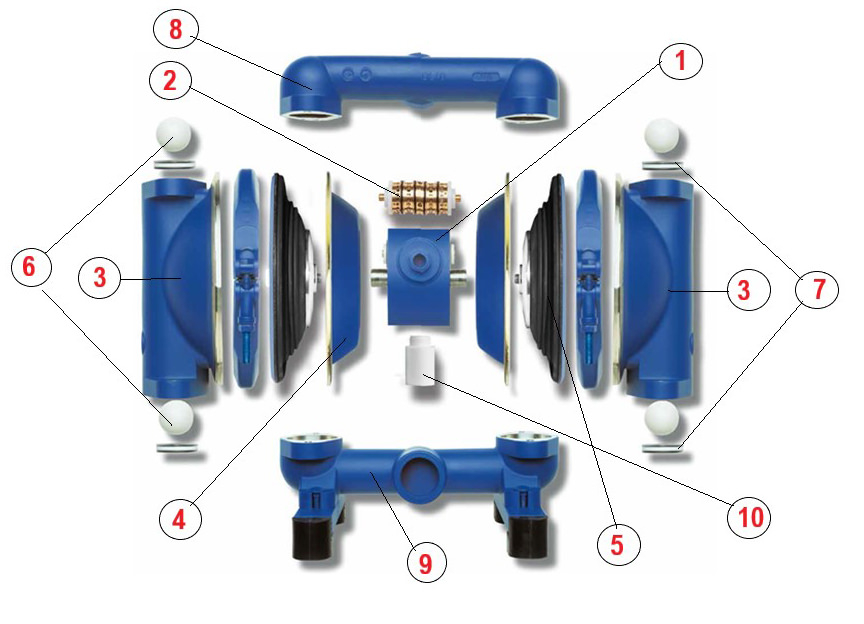

Мембранные пневматические насосы DEPA работают от сжатого воздуха давлением от 0,5 до 8 бар и перекачивают жидкости с включениями до 65 мм при температуре от -25С до +130^oС. Идеальны для перекачки вязких, агрессивных и абразивных сред и суспензий с вязкостью примерно до 20 000 Ср. Отличительной особенностью является достаточно малое количество деталей, как мы увидим из представленной ниже схемы разбора насоса.

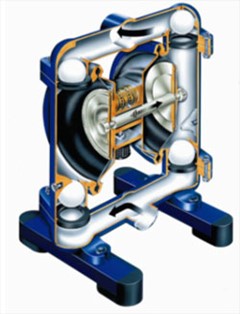

Мембранный пневматический насос DEPA представляет собой достаточно простой по конструкции и готовый к использованию насосный агрегат. Для ввода в эксплуатацию этого насосного агрегата достаточно просто подключить к нему сжатый воздух давлением от 0,5 до 7 бар. Сжатый воздух не требует специальной очистки, однако чистый сжатый воздух значительно продлевает срок службы воздушного клапана мембранного насоса DEPA.

• Центральный блок
• Воздушный клапан
• Камера жидкости
• Камера воздуха
• Мембрана
• Шар-клапан
• Седло шар-клапана
• Напорный патрубок
• Всасывающий патрубок
• Глушитель шума

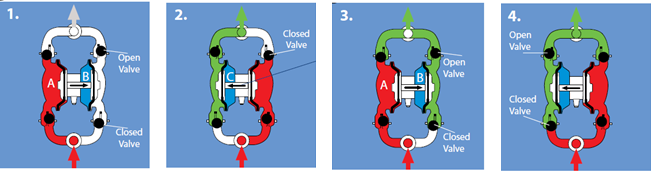

Сжатый воздух, поступающий на воздушный клапан, приводит в действие мембраны, которые совершают поступательные горизонтальные движения на валу. Мембраны крепятся в корпусе насоса стяжными хомутами, и, служат одновременно уплотнением между камерами жидкости и камерами воздуха насоса.

В момент движения мембран в камерах жидкости насоса, за счет плотного прилегания мембран к корпусу насоса, создается вакуум, с помощью которого перекачиваемая жидкость попадает в мембранный насос через всасывающий патрубок.

Далее мембраны попеременно проталкивают перекачиваемый продукт к напорному патрубку с помощью системы шариковых клапанов, которые пропускают жидкости с включениями до 65 мм.

Так происходит перекачка. Седла клапанов обеспечивают плотное прилегание шара-клапана к патрубкам насоса и предотвращают утечки перекачиваемого продукта.

• В мембранном насосе DEPA нет тяжелого электрического двигателя и редуктора, нет вращающихся частей. В качестве привода – сжатый воздух, давление воздуха 0,5-8 бар, оптимальный режим работы насоса – 4-6 бар давления, мембранный насос безопасен при работе с горючими жидкостями.
• Мембранные пневматические насосы DEPA самовсасывающие, герметичные, т.е. не создают протечек, универсальны для разных типов жидкостей и вязких сред (до 20 000 Ср), могут работать в режиме сухого хода неограниченно долго. Не боятся переполнения на выходе.
• В мембранных насосах DEPA изнашиваемые части, а именно: мембраны, клапаны, седла клапанов легко заменить на новые. Время замены этих деталей составит примерно 20~30 минут.
• Компактные размеры и малый вес позволяет применять насосы для разгрузки бочек и контейнеров, а также использовать как мобильное решение.
• Особенность конструкция позволяет снизить уровень шума и пульсаций, обеспечивает плавный запуск насоса в сравнении с аналогами.
• В насосах нет сальниковых уплотнений – это гарантия отсутствия утечек опасных веществ.
• Производительность мембранного насоса очень просто регулировать – можно изменять количество рабочего воздуха или дросселировать выход насоса.
• Мембранные насосы переносят работу без жидкости и переполнение без повреждений.

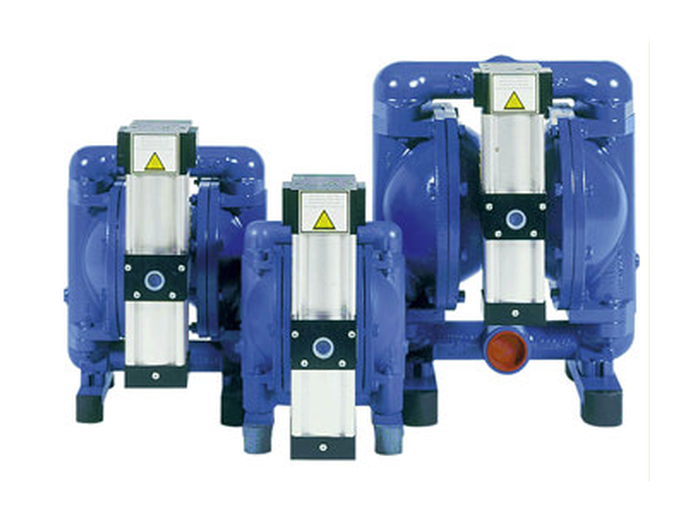

• Мембранные пневматические насосы высокого давления DEPA серии DB за счет вышеперечисленных особенностей и включенного в конструкцию бустера способны преодолевать давление на выходе до 21 бар, что делает их отличным решением для задач по фильтрации жидкостей и вязких сред.

Мембраны в насосах DEPA можно установить усиленные, изготовленные по новой технологии. Насос очень удобен для мойки и разбора, надежен, производителен.

Мембрана

Конструкция диафрагменного насоса совершенно безболезненно переносит при работе такие критические ситуации как «сухой ход» и переполнение. На выходе насоса существует пульсация потока, и такое дополнительное устройство как демпфер пульсаций позволяют сглаживать поток после насоса.

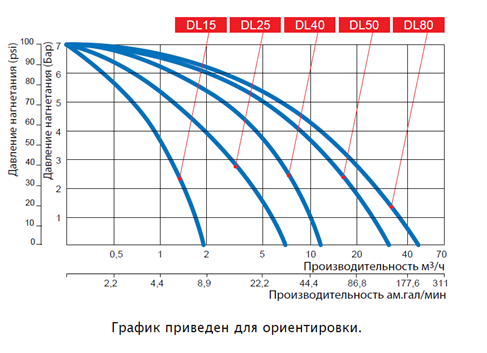

• Производительность (м3/ч): до 46
• Напор (бар): до 21
• Вязкость перекачиваемой жидкости (cPs): до 20 000
• Уровень PH: от 2 до 16
• Температура перекачиваемой жидкости (oC): -25…+130 С
• Диаметр соединений: от 1/2” до 3”
• Размер твердых частиц (мм): до 65

Основным рабочим и наиболее изнашиваемым элементом мембранного насоса являются две мембраны. Поэтому очень важно, чтобы мембраны были выполнены из прочного и долговечного материала, отвечающего требованиям процесса перекачки. В наши дни мембранные насосы DEPA часто применяются на различных промышленных предприятиях, они уже стали неотъемлемой частью производства.

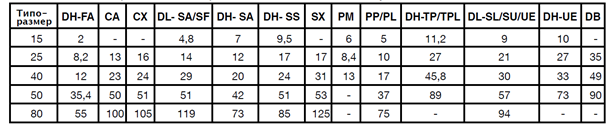

Вес насоса, кг:
