Насосно-фильтровальные установки

Фильтрация — физический, биологический или химический процесс отделения различных веществ от смесей, часто имеющих сложную структуру.

Насосно-фильтровальные установки, далее НФУ, разработаны для ускорения, оптимизации и достижения надлежащего качества процессов физической фильтрации смесей веществ в промышленности.

Запрос стоимости

Имя *

Телефон *

Согласие на обработку персональных данных

• Согласие на обработку персональных данных

Отправить

Типовые примеры комплектации НФУ

НФУ1ВН+М25А1+НСС

На базе мембранного пневматического насоса и фильтра мешочного типа. Работает от пневматического привода и фильтрует как жидкие, так и вязкие, в том числе агрессивные среды.

• Производительность до 5 м³/час
• Диапазон фильтрации 0,02-1 мм
• Вязкость до 5 000 сПз
• Температура от -10 °C до 140 °C

Примеры фильтруемых сред:

Краски, лаки, растворители, масло, смолы, клей, нефтепродукты, суспензии, кислоты, щелочи, пищевые продукты и прочее.

НФУ1ВН+КН+М40А1+НСИ

На базе мембранного пневматического насоса и фильтров мешочного и картриджного типа для тонкой фильтрации. Работает от пневматического привода и фильтрует как жидкие, так и вязкие, в том числе агрессивные среды.

• Производительность до 10 м³/час
• Диапазон фильтрации 0,01-1 мм
• Вязкость до 10 000 сПз
• Температура от -10 °C до 140 °C

Примеры фильтруемых сред:

Краски, лаки, растворители, клей, смолы, нефтепродукты, суспензии и прочее.

НФУ2ВН+Ш80Ч2+НСИ

На базе шестеренчатого насоса и фильтра мешочного типа. Работает от электрического привода и фильтрует как жидкие, так и очень вязкие, в том числе агрессивные среды.

• Производительность до 20 м³/час
• Диапазон фильтрации 0,02-1 мм
• Вязкость до 15 000 сПз
• Температура от -40 °C до 150 °C

Примеры фильтруемых сред:

Краски, лаки, растворители, мастики, масло, смолы, нефтепродукты, пищевое сырье и т. д.

НФУ2КН+Ц32Н+НСБ

На базе центробежного насоса с магнитной муфтой и фильтра картриджного типа. Работает от электрического привода и фильтрует невязкие, в том числе агрессивные среды.

• Производительность до 30 м³/час
• Диапазон фильтрации 0,01-1 мм
• Вязкость до 500 сПз
• Температура от -10 °C до 150 °C

Примеры фильтруемых сред:

Растворители, масла, смолы, присадки, нефтепродукты, кислоты, щелочи и др.

Наработанный нами опыт самостоятельного расчета и комплектации НФУ на собственном производственном участке дает нам возможность предлагать своим клиентам оптимальное решение — цена/качество/результат для процессов фильтрации сред как на химических, так и на пищевых производствах на участках фильтрации, где применяются те или иные виды установок из числа насосно-фильтровальных групп или НФГ.

Общие технические характеристики НФУ

Парк НФУ, в зависимости от необходимой комплектации, может быть достаточно разнообразен и насчитывать несколько моделей. В таблице 1 мы покажем характеристики 2х наиболее востребованных базовых вариантов комплектации исходя из нашего опыта поставок НФГ.

Таблица 1

Устройство и принцип работы НФУ

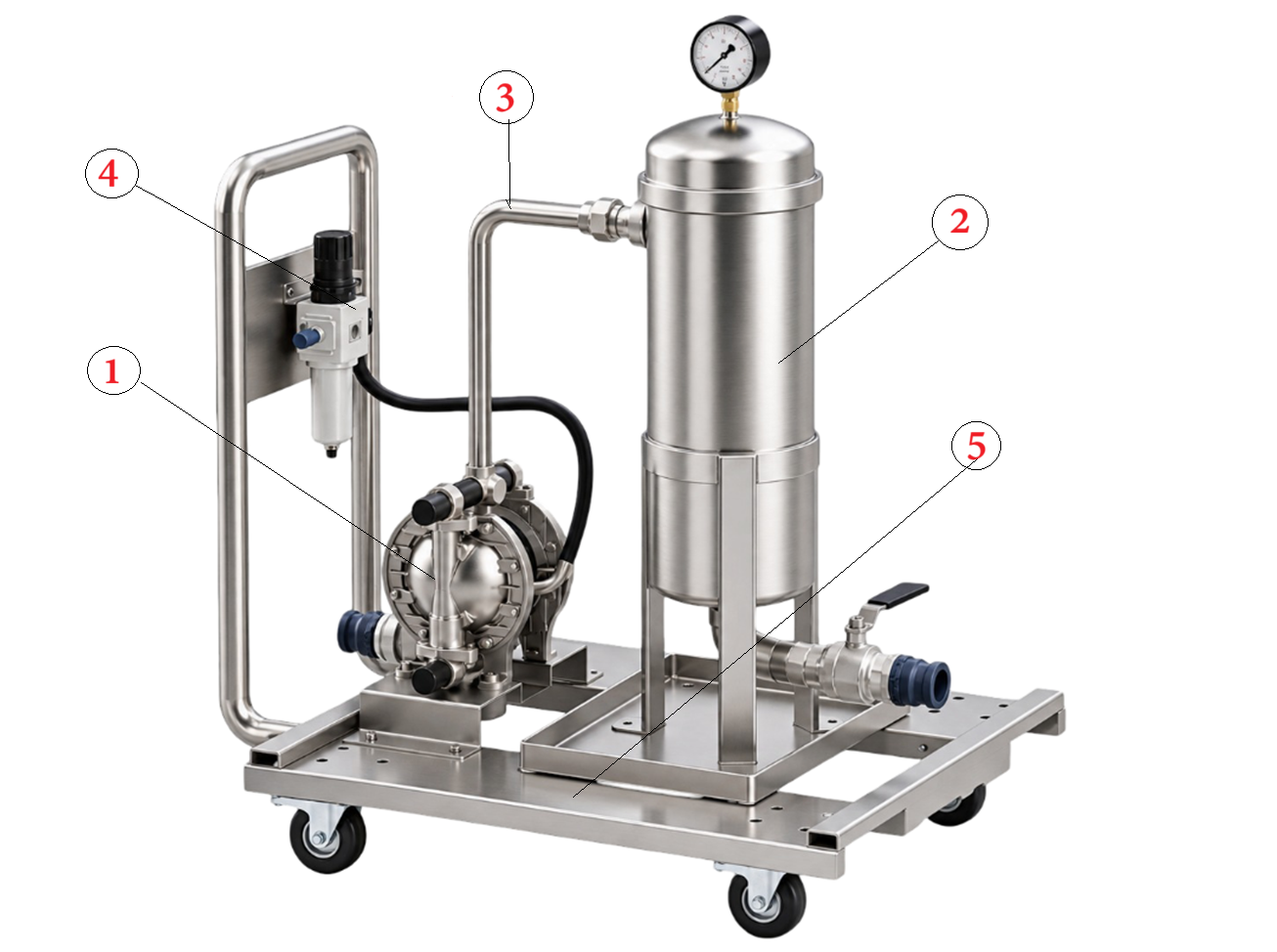

Задача НФУ состоит в физической фильтрации простых жидких, сложных вязких, агрессивных, абразивных или иных сред от механических примесей различных размеров и консистенций. Вещество, получаемое на выходе из фильтра, называется фильтратом и является конечным продуктом фильтрации НФГ. Отделяемое вещество оседает в фильтрующем элементе и, как правило, подлежит последующей утилизации или переработке. Ниже на рисунке 1 представлена комплектация НФУ, где базовые элементы обозначены цифрами. Далее эта комплектация может быть дополнена различными другими элементами, например кранами, демпферами, шлангами и т. п. опционально.

1. Насосный агрегат забирает фильтруемое вещество из емкости приготовления и подает по трубопроводу на фильтр под давлением. В данном случае на фото мембранный пневматический насос, как наиболее популярный вариант. На практике возможно использование и другого насосного агрегата, если он более подходит под параметры фильтрации, например, шестеренчатого, роторного и т. д.

2. Фильтродержатель — аппарат, в котором непосредственно протекает процесс фильтрации. Обычно мешочного или картриджного типа со сменными фильтрующими элементами. Фильтрующие элементы являются расходными материалами и подбираются индивидуально под конкретный процесс фильтрации. Основные показатели фильтрующего элемента:

• пропускная способность,
• тонкость фильтрации,
• материал изготовления (должен быть устойчив к фильтруемой среде).

3. Трубопровод соединяет последовательно жестко или гибко насос с фильтродержателем. Выбирается в зависимости от условий фильтрации и характеристик среды. Опционально в трубопровод могут быть встроены дополнительные элементы, такие как демпферы пульсации, краны 2х, 3х, 4х-ходовые, манометры и различные виды соединений, например резьба, фланцы, камлок и другие комплектующие, необходимые для оптимизации процесса фильтрации. Наиболее распространенные материалы исполнения трубопровода:

• металл,
• пластик,
• каучук.

4. Узел включения, управления и регулировки подачи НФУ для удобства монтируется на ручке тележки. В данном случае это блок подготовки воздуха, который не только очищает воздух, но и регулирует производительность НФУ. Если насос приводится в движение электроприводом, то опционально возможно использование преобразователя частоты для регулировки оборотов или просто кнопки пуска.

5. Тележка служит мобильной площадкой для соединения элементов и крепления НФУ. Выполняется чаще всего из стали на колесах. Колеса возможны в общепромышленном или индукционном исполнении для взрывоопасных помещений. На одной тележке может размещаться несколько элементов за счет увеличения площади платформы.

Каждая единица НФУ рассчитывается индивидуально в соответствии с техническим заданием заказчика. НФУ могут быть выполнены как в стационарном, так и в мобильном исполнении. Мобильные НФУ, как наиболее универсальный вариант исполнения, имеют возможность перемещения по цеху. При этом одна мобильная НФУ способна обслужить несколько объектов за сравнительно короткий промежуток времени. Возможны различные другие варианты комплектации в зависимости от пожеланий и требований пользователя.

Область применения

НФГ активно применяются в современной пищевой и химической промышленности и являются важным участком производства. Мобильные насосно-фильтровальные установки, как разновидность НФГ, наиболее популярны в химическом производстве для фильтрации ЛКМ, клея, смол, масел и других суспензий. Также фильтрация может проходить стационарно с использованием указанных выше элементов конструкции НФУ.

Благодаря универсальной конструкции, в том числе за счет широкой гаммы возможных комплектующих, наши НФУ уверенно находят применение в различных отраслях современной промышленности от пищевых фабрик до химических заводов. Для расчета НФУ на требуемую задачу задайте свой вопрос нашим специалистам, и мы самостоятельно рассчитаем и скомплектуем ее из самых качественных и надежных элементов согласно пожеланиям пользователя.

Отзывы наших клиентов : НФУ для фильтрации

НФУ для фильтрации клея, растворителя, ацетона, полиуретановых смол, аминов, изоцианатов

• с вязкостью 400 -1200 сПз.
• Производительность 12 м³/час
• Давление 4 бара

Начнем этот отзыв с цитаты от нашего клиента:

Возможно Вам будет любопытно узнать, что наше производство клея торжественно было открыто 28 мая 2021 г. В открытии принимали участие ВРИО губернатора пензенской области и ВРИО главы города Кузнецка. Ваша НФУ была в центре событий

Высокое качество наших фильтровальных установок было неоднократно подтверждено отзывами наших клиентов, чем безусловно мы можем гордиться без преувеличения.

Стандартный состав НФУ:

• насос
• фильтр
• тележка
• трубопровод
• блок управления
• опции (шланги, зацеп, весы, расходомер)

Другие примеры применения

Фильтрация автомобильных красок, автомобильных лаков и растворителей
